양자 프로세서 내부에서는 큐비트 초기화, 게이트 제어, 얽힘과 간섭, 측정이 연속적으로 이루어집니다. 이번 포스팅에서는 양자컴퓨팅 작동 시 계산 흐름이 실제 어떻게 이뤄지는지 흐름을 정리하였습니다. 아래 글을 참고하시죠.
양자컴퓨팅 프로세서 내부에서는 어떤 일이 일어날까
일반 컴퓨터의 프로세서 안에서는 트랜지스터가 전기 신호를 빠르게 켜고 끄며 명령을 처리합니다. 반면 양자컴퓨팅 프로세서에서는 큐비트를 특정 상태로 준비하고, 정밀한 제어 신호를 이용해 상태를 변화시킨 뒤, 마지막에 측정하여 결과를 얻습니다.
따라서 양자 프로세서 내부에서 일어나는 일은 단순히 숫자를 빠르게 계산하는 과정이라기보다, 매우 불안정한 양자 상태를 만들고 조작하며 읽어내는 과정에 가깝습니다.
양자 프로세서는 하나의 칩만을 의미하지 않는다
양자컴퓨터의 프로세서라고 하면 작은 칩 하나만 떠올리기 쉽습니다. 하지만 실제 계산에는 양자처리장치뿐 아니라 제어 전자장치, 냉각 또는 진공 설비, 신호 발생 장치, 측정 장치, 고전 컴퓨터가 함께 사용됩니다.
| 구성 요소 | 주요 역할 |
|---|---|
| 고전 컴퓨터 | 프로그램 해석, 회로 변환, 실행 명령 전달 |
| 제어 장치 | 마이크로파, 레이저, 전압 등의 신호 생성 |
| 양자처리장치 | 큐비트의 상태 준비와 양자 연산 수행 |
| 측정 장치 | 큐비트 상태를 고전적인 0과 1로 읽기 |
| 후처리 시스템 | 반복 측정 결과를 통계적으로 분석 |
핵심은 양자컴퓨터가 양자 장치만으로 작동하지 않는다는 점입니다. 고전 시스템과 양자 시스템이 역할을 나누어 하나의 계산을 완성합니다.
1단계: 문제를 양자회로로 변환한다
사용자가 작성한 프로그램이 바로 큐비트로 전달되는 것은 아닙니다. 먼저 고전 컴퓨터가 프로그램을 분석하여 양자 게이트의 순서로 이루어진 양자회로로 변환합니다.
예를 들어 중첩을 만들기 위한 H 게이트, 큐비트의 방향을 조절하는 회전 게이트, 두 큐비트를 연결하는 CNOT 게이트 등이 실행 순서에 맞게 배치됩니다.
- 해결하려는 문제를 수학적으로 표현합니다.
- 문제에 적합한 양자 알고리즘을 선택합니다.
- 알고리즘을 양자 게이트의 배열로 변환합니다.
- 실제 장치에서 실행할 수 있도록 회로를 다시 최적화합니다.
이 과정을 컴파일 또는 트랜스파일이라고 합니다. 특히 실제 양자 프로세서에서는 모든 큐비트가 서로 직접 연결되어 있지 않을 수 있으므로, 장치의 연결 구조에 맞게 게이트 순서를 조정해야 합니다.
2단계: 큐비트를 초기 상태로 준비한다
양자 연산을 시작하기 전에는 큐비트를 기준 상태로 맞추는 과정이 필요합니다. 일반적으로 큐비트는 |0⟩ 상태에서 계산을 시작하도록 준비됩니다.
초기화가 제대로 이루어지지 않으면 이전 연산의 영향이나 열에 의한 흔들림이 남아 계산 결과가 왜곡될 수 있습니다. 따라서 양자 프로세서는 계산을 시작하기 전에 큐비트가 원하는 기준 상태에 있는지 확인하고, 필요한 경우 초기화 과정을 반복합니다.
이 단계는 일반 컴퓨터에서 메모리를 초기화하는 것과 비슷해 보이지만, 양자 상태는 외부 환경에 훨씬 민감하므로 더 정밀한 제어가 필요합니다.
3단계: 제어 신호가 큐비트 상태를 변화시킨다
양자 게이트는 소프트웨어 화면에 표시되는 기호이지만, 실제 프로세서에서는 물리적인 제어 신호로 구현됩니다. 큐비트 방식에 따라 사용하는 신호도 달라집니다.
| 큐비트 방식 | 대표적인 제어 방법 |
|---|---|
| 초전도 큐비트 | 정밀한 마이크로파 펄스와 전기 신호 |
| 이온 트랩 큐비트 | 레이저 펄스와 전자기장 |
| 중성 원자 큐비트 | 레이저로 원자를 배열하고 상태를 제어 |
| 스핀 큐비트 | 전기장, 자기장 또는 마이크로파 |
| 광자 큐비트 | 광학 소자와 빛의 경로 및 위상 제어 |
제어 신호의 세기, 주파수, 위상, 지속시간이 조금만 달라져도 큐비트가 목표 상태에서 벗어날 수 있습니다. 따라서 양자 프로세서의 성능은 단순히 큐비트 수뿐 아니라 신호를 얼마나 정확하게 만들어 전달하는가에 크게 좌우됩니다.
4단계: 중첩 상태가 만들어진다
초기화된 큐비트에 H 게이트나 회전 게이트를 적용하면 0과 1의 가능성을 함께 포함하는 중첩 상태를 만들 수 있습니다.
|ψ⟩ = α|0⟩ + β|1⟩
여기서 α와 β는 측정 결과가 나올 가능성과 관련된 확률 진폭입니다. 중요한 점은 큐비트가 단순히 0과 1 사이의 애매한 값이 되는 것이 아니라, 두 상태에 대한 진폭과 상대적인 위상 정보를 함께 가진다는 것입니다.
양자 프로세서는 이후의 게이트 연산을 통해 이 진폭과 위상을 조정합니다. 계산의 핵심은 가능한 모든 답을 그대로 출력하는 것이 아니라, 원하는 답의 진폭은 강화하고 원하지 않는 답의 진폭은 상쇄되도록 상태를 설계하는 것입니다.
5단계: 큐비트 사이에 얽힘을 만든다
여러 큐비트를 사용하는 계산에서는 큐비트 각각을 따로 움직이는 것만으로는 부족합니다. CNOT, CZ와 같은 2큐비트 게이트를 이용해 큐비트 사이에 상관관계를 만들 수 있습니다.
이 과정에서 생성되는 대표적인 현상이 양자 얽힘입니다. 얽힌 큐비트는 각각을 독립된 상태로 완전히 설명하기 어려우며, 여러 큐비트가 하나의 공동 상태를 형성합니다.
- 단일 큐비트 게이트는 개별 큐비트의 방향과 위상을 조절합니다.
- 2큐비트 게이트는 큐비트 사이의 관계를 만듭니다.
- 얽힘은 여러 큐비트에 걸친 복잡한 상태를 표현하게 합니다.
다만 2큐비트 게이트는 일반적으로 단일 큐비트 게이트보다 구현하기 어렵고 오류에도 취약합니다. 또한 직접 연결되지 않은 큐비트끼리 연산하려면 SWAP 게이트 등을 추가해야 하므로 회로가 길어지고 오류가 누적될 수 있습니다.
6단계: 간섭으로 정답의 확률을 높인다
중첩만으로는 유용한 계산 결과를 얻기 어렵습니다. 중첩 상태를 측정하면 여러 결과 중 하나만 나오기 때문에, 모든 경우의 답을 한 번에 읽어낼 수 없기 때문입니다.
양자 알고리즘은 확률 진폭의 간섭을 이용해 이 문제를 해결합니다.
- 정답으로 이어지는 진폭은 같은 방향으로 합쳐지도록 설계합니다.
- 오답으로 이어지는 진폭은 서로 상쇄되도록 설계합니다.
- 측정 시 원하는 결과가 나올 확률을 높입니다.
따라서 양자 프로세서의 핵심은 여러 계산을 무작정 동시에 수행하는 것이 아닙니다. 여러 가능성이 포함된 상태를 변환하여 최종 확률 분포를 원하는 형태로 만드는 것입니다.
7단계: 계산 중에도 노이즈와 오류가 발생한다
큐비트는 열, 전자기파, 재료의 결함, 미세한 진동, 제어 신호의 오차 등 다양한 요인에 영향을 받습니다. 이로 인해 연산 중 상태가 변하거나 위상 정보가 흐트러질 수 있습니다.
| 오류 유형 | 발생 과정 | 주요 영향 |
|---|---|---|
| 에너지 이완 | 들뜬 상태가 낮은 에너지 상태로 변화 | 큐비트 값 손실 |
| 위상 손실 | 큐비트 사이의 상대적 위상이 흐트러짐 | 간섭 효과 감소 |
| 게이트 오류 | 제어 신호가 목표 회전을 정확히 구현하지 못함 | 상태 변환 왜곡 |
| 크로스토크 | 한 큐비트의 제어 신호가 주변 큐비트에 영향을 줌 | 의도하지 않은 상태 변화 |
| 측정 오류 | 실제 상태와 다른 값으로 판독 | 출력 데이터 왜곡 |
회로가 깊어지고 게이트 수가 많아질수록 이러한 오류가 누적될 가능성도 커집니다. 그래서 양자회로 설계에서는 계산 능력뿐 아니라 회로 깊이, 게이트 수, 실행 시간, 연결 구조를 함께 고려해야 합니다.
8단계: 큐비트를 측정해 고전 데이터로 바꾼다
연산이 끝나면 큐비트를 측정합니다. 측정 결과는 일반적으로 0 또는 1과 같은 고전적인 비트 값으로 변환됩니다.
예를 들어 3개의 큐비트를 측정하면 000, 001, 010, 011과 같은 비트 문자열 가운데 하나가 출력됩니다. 하지만 양자 연산의 결과는 확률적이므로 한 번의 실행만으로 전체 결과를 판단하기 어렵습니다.
따라서 동일한 회로를 여러 번 실행하여 각 비트 문자열이 나온 횟수를 집계합니다. 이렇게 반복 실행한 횟수를 흔히 샷이라고 부르며, 샷 결과를 모으면 출력 확률 분포를 추정할 수 있습니다.
9단계: 고전 컴퓨터가 결과를 해석한다
측정된 비트 문자열은 다시 고전 컴퓨터로 전달됩니다. 고전 컴퓨터는 결과의 빈도를 계산하고, 측정 오류를 완화하거나 문제의 실제 답으로 변환하는 후처리를 수행합니다.
변분 양자 알고리즘처럼 고전 컴퓨터와 양자 프로세서가 반복적으로 협력하는 방식도 있습니다.
- 고전 컴퓨터가 회로의 매개변수를 설정합니다.
- 양자 프로세서가 회로를 실행하고 측정값을 반환합니다.
- 고전 컴퓨터가 결과를 평가해 매개변수를 수정합니다.
- 원하는 값에 가까워질 때까지 과정을 반복합니다.
이 때문에 현재의 양자컴퓨팅은 양자 프로세서가 모든 일을 단독으로 처리하는 방식보다, 고전 컴퓨터와 양자 프로세서가 각각 잘하는 일을 나누는 하이브리드 구조로 이해하는 편이 정확합니다.

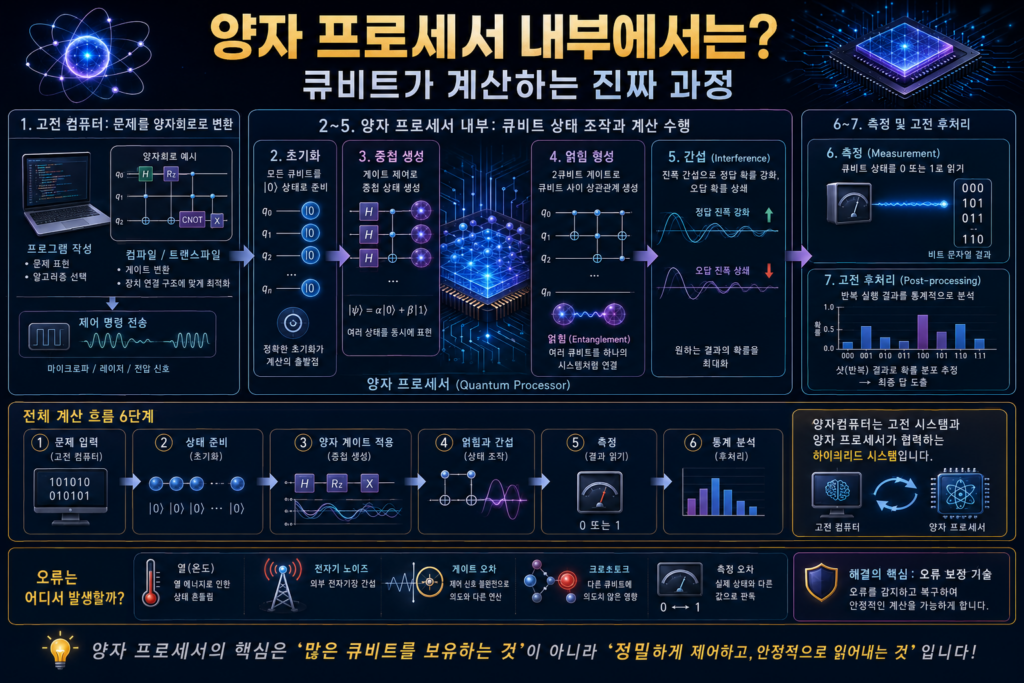

양자 프로세서 내부의 전체 계산 흐름
| 단계 | 내부에서 일어나는 일 | 핵심 목적 |
|---|---|---|
| 1 | 프로그램을 실제 장치용 회로로 변환 | 실행 가능한 명령 생성 |
| 2 | 큐비트를 |0⟩ 상태로 초기화 | 계산 출발점 통일 |
| 3 | 제어 펄스로 단일 큐비트 상태 조작 | 중첩과 위상 생성 |
| 4 | 2큐비트 게이트로 상관관계 형성 | 얽힘 생성 |
| 5 | 진폭과 위상을 변화시켜 간섭 유도 | 정답 확률 강화 |
| 6 | 큐비트 상태 측정 | 양자 정보를 고전 비트로 변환 |
| 7 | 반복 실행 결과를 통계적으로 분석 | 최종 답 추정 |
고전 프로세서와 양자 프로세서는 무엇이 다를까
| 구분 | 고전 프로세서 | 양자 프로세서 |
|---|---|---|
| 정보 단위 | 0 또는 1인 비트 | 진폭과 위상을 가진 큐비트 |
| 기본 연산 | 논리 게이트 | 양자 상태의 유니터리 변환 |
| 중간 상태 | 필요하면 복사하거나 확인 가능 | 측정하면 상태가 달라질 수 있음 |
| 출력 형태 | 대체로 확정적인 값 | 반복 측정을 통한 확률 분포 |
| 오류 대응 | 비트 복제와 다수결 활용 가능 | 상태를 직접 복제할 수 없어 별도 오류 보정 필요 |
양자 프로세서 성능을 결정하는 요소
양자 프로세서의 성능을 판단할 때는 큐비트 개수만 봐서는 안 됩니다. 다음 요소를 함께 살펴봐야 합니다.
- 게이트 정확도: 목표 상태를 얼마나 정확하게 구현하는가
- 결맞음 시간: 양자 상태가 얼마나 오래 유지되는가
- 게이트 실행 시간: 상태가 무너지기 전에 얼마나 많은 연산을 수행할 수 있는가
- 큐비트 연결성: 필요한 큐비트끼리 얼마나 쉽게 상호작용할 수 있는가
- 측정 정확도: 큐비트 상태를 얼마나 정확하게 읽을 수 있는가
- 확장성: 큐비트가 늘어나도 제어와 판독이 가능한가
- 오류 보정 효율: 적은 자원으로 안정적인 논리 큐비트를 만들 수 있는가
결국 좋은 양자 프로세서는 큐비트가 많기만 한 장치가 아니라, 정확한 상태 준비와 제어, 연결, 측정을 안정적으로 반복할 수 있는 장치입니다.
쉽게 이해하는 비유
양자 프로세서는 수많은 팽이를 정밀하게 돌리는 오케스트라와 비슷합니다. 각각의 팽이는 큐비트이고, 제어 신호는 지휘자의 동작에 해당합니다.
모든 팽이가 정확한 방향과 속도로 움직여야 원하는 간섭 패턴이 만들어집니다. 팽이 하나가 흔들리거나 지휘 신호가 조금만 어긋나도 전체 결과가 달라질 수 있습니다.
따라서 양자 프로세서의 진짜 기술력은 큐비트를 단순히 보유하는 데 있지 않습니다. 수많은 큐비트를 일정한 규칙에 따라 정밀하게 움직이고, 오류가 커지기 전에 결과를 읽어내는 데 있습니다.
마무리 정리
양자컴퓨팅 프로세서 내부에서는 큐비트 초기화, 중첩 생성, 얽힘 형성, 진폭 간섭, 측정과 통계 분석이 연속적으로 이루어집니다. 이 모든 과정은 고전 제어 시스템과 양자처리장치가 긴밀하게 협력해야 완성됩니다.
양자 프로세서를 이해할 때는 작은 칩이 모든 답을 즉시 계산한다고 생각하기보다, 양자 상태를 정밀하게 설계하고 원하는 결과가 나타날 확률을 높이는 복합 시스템이라고 이해하는 것이 정확합니다.
